Системы вентиляции играют важную роль в обеспечении комфортного и здорового микроклимата в жилых и производственных помещениях. Они отвечают за приток свежего воздуха и удаление загрязнённых масс, регулируют влажность и снижают концентрацию вредных веществ. Однако в процессе эксплуатации может возникнуть проблема обратной тяги: нежелательные запахи, холодный воздух или пыль проникают обратно в комнаты. Для предотвращения таких ситуаций используется обратный клапан вентиляции. Это устройство, несмотря на простоту конструкции, является важным элементом системы, способным значительно повысить её эффективность и надёжность.
Обратный клапан вентиляции предотвращает движение воздушного потока в обратном направлении. Он особенно востребован в многоквартирных домах, где общая вентиляционная шахта соединяет несколько квартир. Без клапана в помещение может проникать запах пищи, сигаретный дым или загрязнённый воздух от соседей. В частных домах обратные клапаны защищают от поступления холодного воздуха с улицы и попадания насекомых или пыли в вентиляционные каналы.
Принцип работы обратного клапана вентиляции

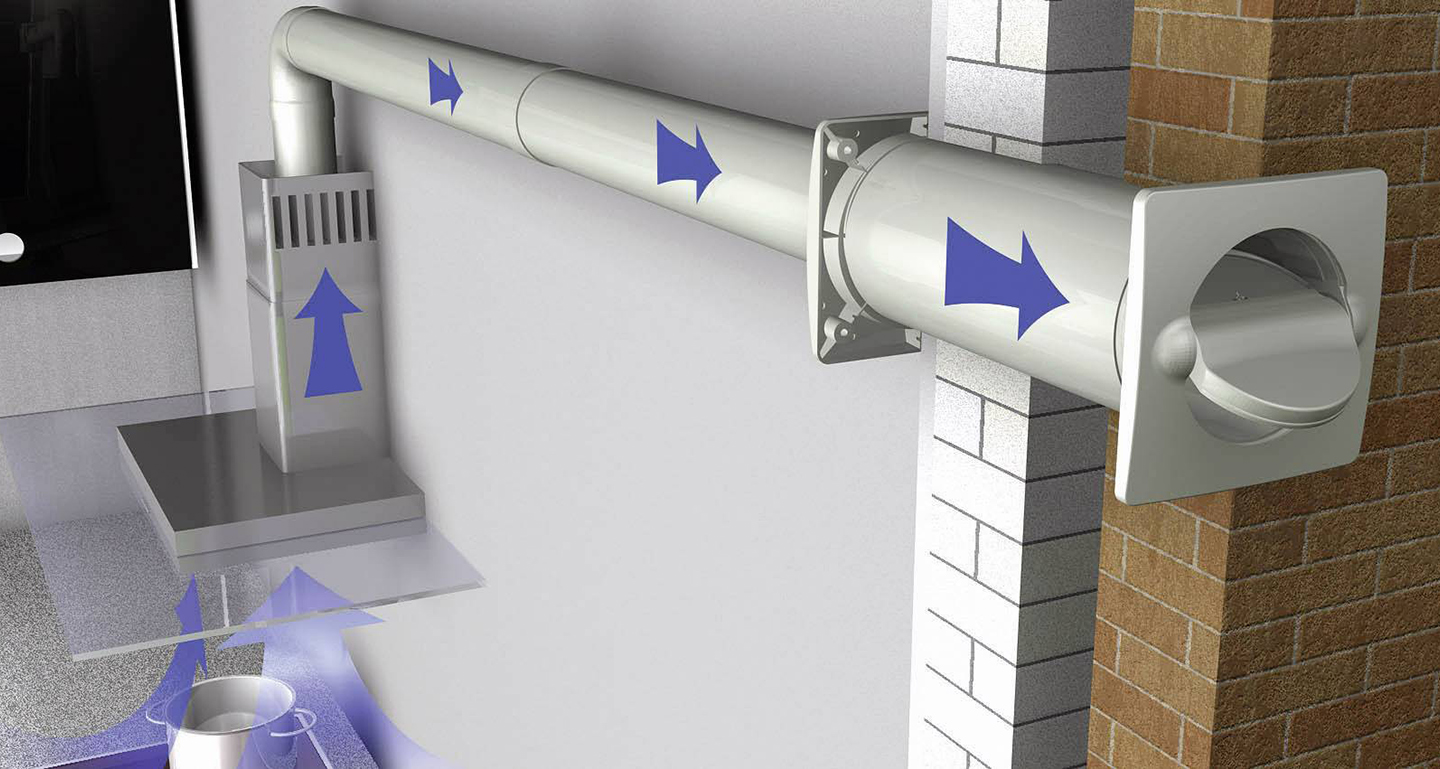

Работа клапана основана на автоматическом открытии и закрытии заслонки в зависимости от направления воздушного потока. Когда воздух движется в правильном направлении — из помещения наружу или по приточному каналу внутрь, заслонка открывается, обеспечивая свободное прохождение воздушных масс. При попытке воздуха двигаться в обратную сторону створка закрывается, блокируя обратный поток.
Основные элементы конструкции:
- корпус, который устанавливается в воздуховод и удерживает клапан;
- заслонка или лепестки, перекрывающие сечение при обратной тяге;
- пружинный или магнитный механизм, обеспечивающий возврат заслонки в исходное положение.
Клапан срабатывает автоматически, без участия человека, что делает его эксплуатацию удобной и безопасной. Современные модели отличаются герметичностью и минимальным сопротивлением движению воздуха, поэтому практически не влияют на работу всей системы.
Классификация воздушных обратных клапанов
Существует несколько разновидностей обратных клапанов вентиляции, различающихся по конструкции и принципу работы.
- Лепестковые (пластинчатые). Наиболее распространённый тип. Внутри корпуса расположены створки или лепестки, которые открываются при движении воздуха в одном направлении и закрываются при обратном. Такие клапаны могут быть одностворчатыми или двухстворчатыми. Они просты, надёжны и недорогие.
- Мембранные. Вместо жёстких лепестков используется тонкая гибкая мембрана из пластика или силикона. Она открывается под давлением воздушного потока и закрывается при обратной тяге. Мембранные клапаны обеспечивают хорошую герметичность, но чувствительны к загрязнениям и пыли.
- Пружинные. Оснащены возвратной пружиной, которая закрывает заслонку в отсутствие прямого потока воздуха. Отличаются высокой надёжностью и часто применяются в вытяжных системах кухонь и санузлов.
- Гравитационные. Принцип работы основан на собственном весе створки: при прямом потоке она открывается, а при обратном — опускается и закрывает канал. Такие модели просты в эксплуатации, но менее эффективны при горизонтальной установке.
- Электронные (с сервоприводом). Современные варианты, которые управляются электрическим приводом. Позволяют регулировать открытие и закрытие клапана в автоматическом или ручном режиме. Их применяют в сложных системах вентиляции, где важна точная настройка потоков.
Выбор конкретного типа зависит от условий эксплуатации, места установки и требований к герметичности.
Установка обратного клапана вентиляции
Правильная установка клапана напрямую влияет на эффективность работы всей системы вентиляции. Монтаж можно выполнить самостоятельно, однако рекомендуется учитывать рекомендации специалистов.
Основные этапы:
- Определение места установки. Обычно клапан монтируют на вытяжных каналах кухни, санузла или ванной комнаты. В частных домах его устанавливают на выходе воздуховода наружу.
- Подготовка воздуховода. Канал очищается от загрязнений, при необходимости используется переходник для обеспечения плотной посадки устройства.
- Монтаж клапана. Устройство вставляется в канал в соответствии с направлением движения воздуха. На корпусе обычно имеется стрелка, указывающая правильное направление установки.
- Фиксация. Клапан закрепляется с помощью уплотнительных прокладок, герметика или специальных фиксаторов. Важно исключить щели и люфты.
- Проверка работы. После установки включают вентиляцию и проверяют, открывается ли клапан при вытяжке и закрывается ли при обратной тяге.
При монтаже важно учитывать сечение воздуховода. Неверно подобранный по размеру клапан может вызвать шум, вибрации и снизить производительность системы.
В некоторых случаях, например, в кухнях с мощными вытяжками, клапан устанавливают совместно с дополнительными фильтрами, предотвращающими загрязнение его элементов жировыми отложениями и пылью.
Обратный клапан вентиляции — это важный элемент, обеспечивающий защиту помещений от обратной тяги и попадания нежелательных запахов, пыли или холодного воздуха. Он работает автоматически и не требует обслуживания, при этом повышает комфорт и энергоэффективность системы.
Существует несколько типов обратных клапанов: лепестковые, мембранные, пружинные, гравитационные и электронные, что позволяет подобрать оптимальное решение под конкретные условия эксплуатации. Правильный выбор и грамотная установка гарантируют долговечность и стабильность работы системы вентиляции.
Использование обратного клапана — это простой и доступный способ сделать вентиляцию более эффективной и надежной, а пребывание в помещении комфортным и безопасным.
